热泵机组装置主要有:压缩机、冷凝器、蒸发器和膨胀阀四部分组成,通过让液态工质(制冷剂或冷媒)不断完成:蒸发(吸取环境中的热量) →压缩→冷凝(放出热量)→节流→再蒸发的热力循环过程,从而将环境里的热量转移到水中。 压缩机(Compressor):起着压缩和输送循环工质从低温低压处到高温高压处的作用,是热泵(制冷)系统的心脏; 蒸发器(Evaporator):是输出冷量的设备,它的作用是使经节流阀流入的制冷剂液体蒸发,以吸收被冷却物体的热量,达到制冷的目的; 冷凝器(Condenser):是输出热量的设备,从蒸发器中吸收的热量连同压缩机消耗功所转化的热量在冷凝器中被冷却介质带走,达到制热的目的; 膨胀阀(Expansion Valve)或节流阀(Throttle):对循环工质起到节流降压作用,并调节进入蒸发器的循环工质流量。 根据热力学第二定律,压缩机所消耗的功(电能)起到补偿作用,使循环工质不断地从低温环境中吸热,并向高温环境放热,周而往复地进行循环。

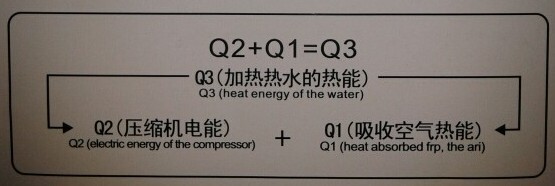

空气源热水器(www.cnsera.com)突破传统能量转换理论,实现高能效: 热泵在工作时,工质能在蒸发器中吸收环境介质贮存的能量Q1;而启动系统需要消耗能量,即压缩机耗电Q2; 同时工质在冷凝器中释放到高温介质的热量Q3;
Q3=Q1+Q2
压缩机输入功启动系统后,由机械动能变成热能。所以热泵输出的能量为压缩机做的功QB和热泵从环境中吸收的热量Q1之和;输入一个Q2,得到Q2+Q1,突破传统单一不同能之间转变无法达到100%效率的瓶颈;采用热泵技术能效比更高。
